Дефекты блока питания BN44-00551B
Когда не горит индикатор дежурного режима, проверяем предохранитель, Сгоревший — виноваты могут выпрямительной мостик, большой электролитический конденсатор, ее часто мастера называют сетевая бочка и шим контроллер, мелкая микросхема в smd корпусе. Электролит может сам по себе потерять емкость. В таком случае он уносит с собой и эту шимку и силовые ключи, выполненные на полевых транзисторах типа 11N60. При бросках напряжения в электросети так же влечет отказами в первичной цепи любых телевизоров. Другой случай, когда предохранитель цел, но индикатор не горит, на выходе нет дежурного питания. На всякий случай можно отсоединить коннектор проводов от материнской платы, если короткое идет с той стороны. По питанию нужно проверить выпрямительные диоды, пайку импульсных трансформаторов, обвязку микросхемы дежурного режима. Но такой дефект редко наблюдается. Если основное питание +5 вольт есть, но запуска телевизора не происходит, значит нужно переходить к диагностике материнской платы. Там есть чему гореть.
Материнская плата BN41-01894A нуждается в ремонте
Самый серьезный дефект по системной плате, это проблема с процессором, Отвал процессора можно проверить прогревом паяльной станцией, Если не помогает, нужно его заменять, если есть необходимое оборудование, или нужно заказывать плату в сборе. Но прежде нужно замерить все необходимые напряжение. Проверка мультиметром обнаружила глючный стабилизатор IC202. маркировка на корпусе 1117Z. На его выходе было 1,4 вольта, вместо положенных 1,5. Пробуем подать 1,5в от внешнего источника. С внешним питанием телевизор включился, засветился экран, как положено. Осталось найти замену этой детали.
Установка внешнего модуля

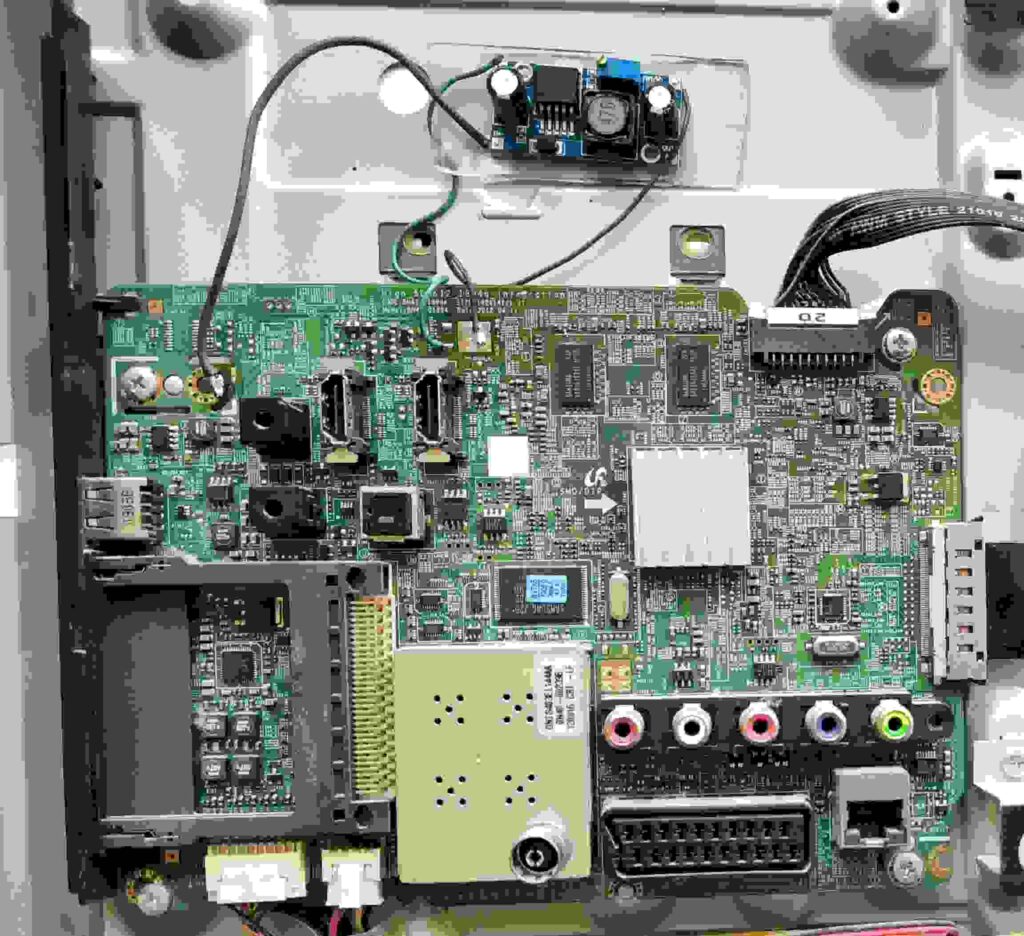

Так как в запасе точно такого линейного стабилизатора не оказалось и к тому же ремонт производился на дому у заказчика, пришлось применить регулируемый преобразователь DC\DC, выполненный на микросхеме LM2596S. Такой модуль довольно универсальный, для всех аналогичных случаев. Часто использую для ремонта телевизоров Philips 42PFL3605. Закрепляем с помощью двустороннего скотча на металлическом корпусе телевизора и соединяем всего 3-мя проводами. Вход 3,3 вольта, корпус и выход 1,55 вольт.
